수평선반

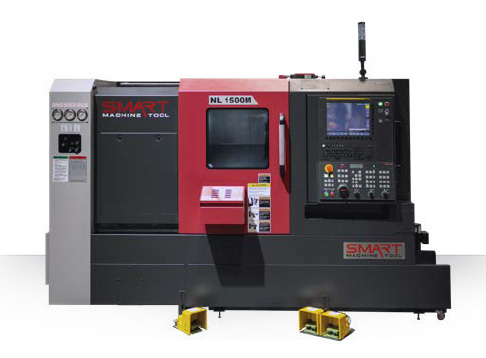

NL 1500
다년간의 경험을 가진 스마트 공작기계의 엔지니어가 설계하고 조립하여 초고정밀도의 기계로 신뢰 할 수 있는 가공 성능을 보장합니다.
- 45° 경사식 튜브 설계의 베드 및 고강성 가공을 위한 넓은 슬라이드웨이
- 일체형 베드 주조에 가공된 와이드한 박스가이드 웨이로 강력한 절삭가공 보장
- 고 토크 AC 서보 모터를 통해 빠른 위치결정과 반복성을 보장합니다.
- 뛰어난 급이송속도 : 30m/min (Z축)
- 고출력 스핀들로 강력한 절삭 가공보장
- 효율적인 기계운전을 위한 사용자 친화적인 조작패널 설계
- 다양한 주변기기 및 옵션
NL 1500
| DESCRIPTION | NL 1500 | 1500M | |
|---|---|---|
| 베드상의 스윙 | mm(inch) | 570(22.44) |
| 최대가공길이 | mm(inch) | 560(22.05) | 540(21.26) |
| 척 사이즈 | inch | 6" |
| 봉재작업능력 | mm(inch) | 51(2.01) |
| 주축회전속도 | rpm | 6,000 |
| 주축출력(연속/최대) | KW(HP) | 11/18.5(15/25) |
| 주축토오크 | N.m(ft.lbs) | 157(115.8) |
| 공구부착수량 | EA | 12 |

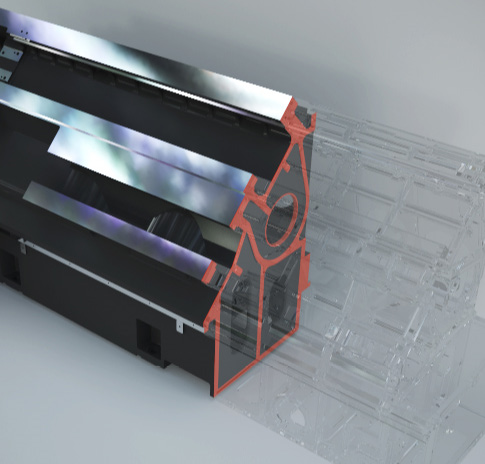

일체형 주물베드
진동 흡수 특성이 뛰어난 주철로 만든 일체형 45도 경사베드는 모든 기계부품에 견고한 기반을 제공합니다.
이러한 설계는 장기적인 가공 정밀도과 균일성을 갖습니다.

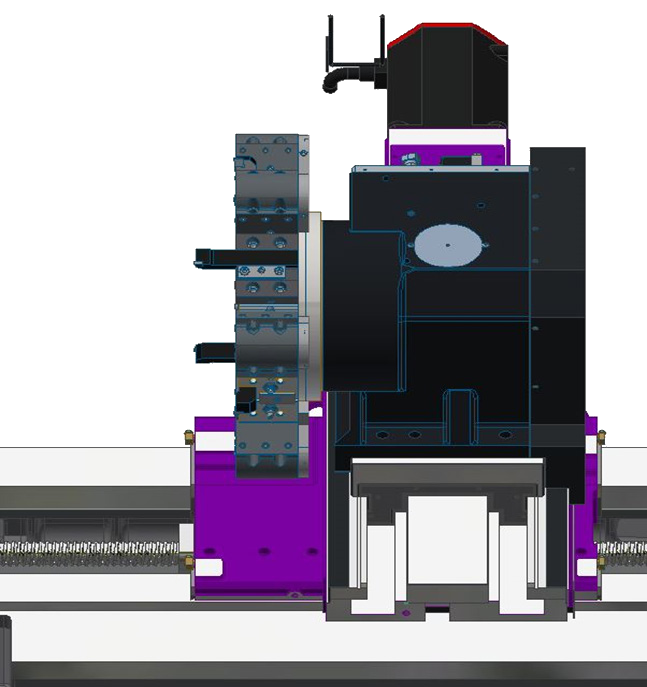

광폭형 박스 가이드웨이 및 왕복대
- 일체형 주물로 가공된 육면체 디자인과 넓은 박스 가이드웨이는 중절삭 가공을 촉진합니다.
유도경화처리와 정밀 접지 방식으로 장시간 정밀한 가공이 가능합니다.
와이드 왕복대는 진동이 적고 고정밀 가공이 가능합니다. - Z축 고성능 모터
Z축에는 더 나은 이송 능력을 가진 고성능 이송모터가 장착되어 있습니다.
Z축 급이송속도 : 30 m/min - Pre-tensioned Ballscrews
모든 축의 볼스크류는 프리텐션, 열 처리 및 양쪽 단의 더블앵커에 의해 고정됩니다.

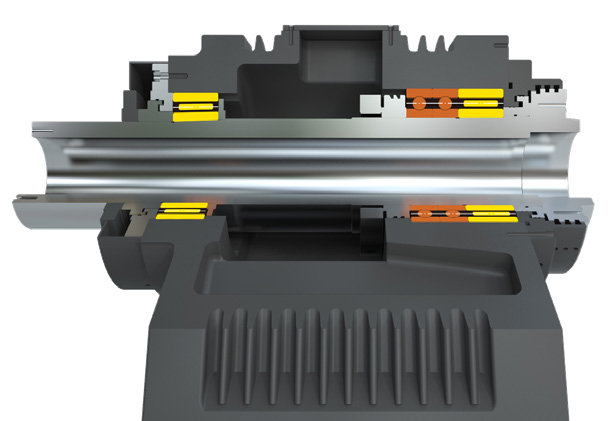

메인 스핀들
2열 원통형 롤러 베어링과 앵귤러 트러스트 베어링으로 강력 절삭 및 우수한 표면 조도를 보장합니다.

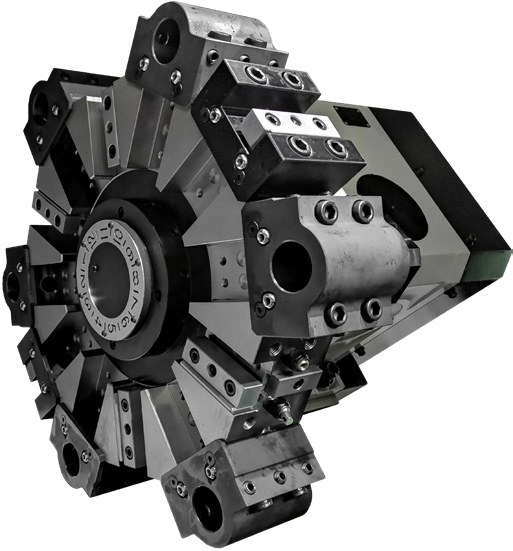

12 스테이션 터렛
뛰어난 강성과 연장된 공구 수명을 위한 강력한 3피스 커빅 커플링을 채용.
고 토크 AC 서보 모터를 통해 빠른 인덱싱 타임, 탁월한 위치 및 반복성능을 보장합니다.

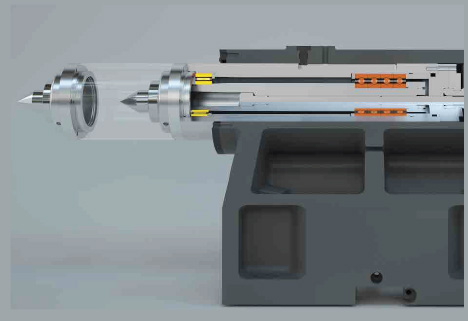

프로그래머블 심압대와 축
넓은 간격의 가이드웨이와 견고한 심압대 바디 디자인과 심압축 베어링 내장 설계로 가공 강성과 높은 성능을 보장합니다.
- NL 1500
■ Quill Type : MT#4 (Live)
■ Quill Dia : Ø80 mm
■ Quill Travel : 80 mm
NL 1500 Turning Demo
