수평선반

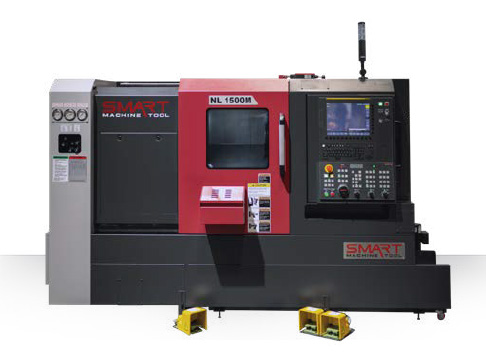

NL 2000
다년간의 경험을 가진 스마트 공작기계의 엔지니어가 설계하고 조립하여 초고정밀도의 기계로 신뢰 할 수 있는 가공 성능을 보장합니다.
- 45° 경사식 튜브 설계의 베드 및 고강성 가공을 위한 넓은 슬라이드웨이
- 일체형 베드 주조에 가공된 와이드한 박스가이드 웨이로 강력한 절삭가공 보장
- 고 토크 AC 서보 모터를 통해 빠른 위치결정과 반복성을 보장합니다.
- 뛰어난 급이송속도 : 30m/min (Z축)
- 고출력 스핀들로 강력한 절삭 가공보장
- 효율적인 기계운전을 위한 사용자 친화적인 조작패널 설계
- 다양한 주변기기 및 옵션
NL 2000
| DESCRIPTION | NL 2000 | 2000M | NL 2000B | 2000BM | |
|---|---|---|---|
| 베드상의 스윙 | mm(inch) | 570(22.44) | 570(22.44) |
| 최대가공길이 | mm(inch) | 560(22.05) | 540(21.26) | 550(21.65) | 540(21.26) |
| 척 사이즈 | inch | 8" | 10" |
| 봉재작업능력 | mm(inch) | 65(2.56) | 81(3.19) |
| 주축회전속도 | rpm | 4,500 | 3,500 |
| 주축출력(연속/최대) | KW(HP) | 15/18.5(20/25) | 15/18.5(20/25) |
| 주축토오코 | N.m(ft.lbs) | 336(247.8) | 447(329.7) |
| 공구부착수량 | EA | 12 | 12 |
사양전체보기
| DESCRIPTION | UNIT | NL2000 | NL2000M | NL2000B | NL2000BM | |
|---|---|---|---|---|---|---|
| CAPACITY | 베드상의 스윙 | mm(inch) | 570(22.4) | |||
| 크로스상의 스윙 | mm(inch) | 370(14.57) | ||||
| 최대 가공경 | mm(inch) | 391(15.39) | 381(15.0) | 391(15.39) | 381(15.0) | |
| 최대 가공 길이 | mm(inch) | 560(22.05) | 540(21.26) | 550(21.65) | 540(21.26) | |
| 드로바 관통경 | mm(inch) | 67(2.64) | 81(3.19) | |||
| SPINDLE | 주축 속도 | rpm | 4,500 | 3,500 | ||
| 주축 모터 | kW(Hp) | 15/18.5(20/25) | ||||
| 스핀들 형식 | ASA | A2-6 | A2-8 | |||
| 스핀들 최대토크 | N.m(ft.lbs) | 336(247.8) | 447(329.7) | |||
| 스핀들 관통경 | mm(inch) | 76(2.99) | 91(3.58) | |||
| 척 크기 | inch | 8 | 10 | |||
| TRAVEL | 급송 이송속도 (X/Z) | m/min(ipm) | 24/30(945/1,181) | |||
| X축 이송량 | mm(inch) | 230(9.06) | ||||
| Z축 이송량 | mm(inch) | 580(22.83) | 560(22.05) | 580(22.83) | 560(22.05) | |
| 이송모터 (X/Z) | kW(hp) | 1.8/3(2.4/4) | 3/3(4/4) | 1.8/3(2.4/4) | 3/3(4/4) | |
| TURRET | 터렛분할수 | st. | 12 | |||
| 공구크기 | mm(inch) | □25(□1 ) | ||||
| 보링바 내경 | mm(inch) | 40(1.5) | 50(2) | 40(1.5) | ||
| 분할 시간 | sec | 0.15 | ||||
| 회전공구 규격 | – | – | BMT55 | – | BMT55 | |
| 회전공구 속도 | rpm | – | 5,000 | – | 5,000 | |
| 회전공구 모터 파워 | kW(hp) | – | 3.7/5.5(5/7.4) | – | 3.7/5.5(5/7.4) | |
| TAILSTOCK | 테일스톡 이동 거리 | mm(inch) | 450(17.7) | |||
| 슬리브 직경 | mm(inch) | 80(3.15) | ||||
| 슬리브 이송량 | mm(inch) | 80(3.15) | ||||
| 슬리브 테이퍼 | – | MT#4 Live center | ||||
| 베드 타입 | – | 45° Slant | ||||
| 전원 용량 | kVA | 31 | ||||
| 설치 면적 | mm(inch) | 3,140×1,560(124×62) | ||||
| 기계 중량 | kg(lbs) | 3,900(8,598) | ||||
| 컨트롤러 | – | Fanuc Oi-TF | ||||

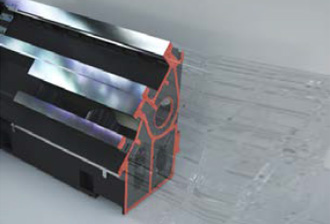

일체형 주물베드
진동 흡수 특성이 뛰어난 주철로 만든 일체형 45도 경사베드는 모든 기계부품에 견고한 기반을 제공합니다.
이러한 설계는 장기적인 가공 정밀도과 균일성을 갖습니다.

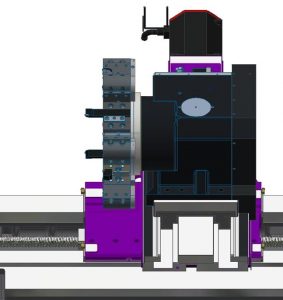

광폭형 박스 가이드웨이 및 왕복대
- 일체형 주물로 가공된 육면체 디자인과 넓은 박스 가이드웨이는 중절삭 가공을 촉진합니다.
유도경화처리와 정밀 접지 방식으로 장시간 정밀한 가공이 가능합니다.
와이드 왕복대는 진동이 적고 고정밀 가공이 가능합니다. - Z축 고성능 모터
Z축에는 더 나은 이송 능력을 가진 고성능 이송모터가 장착되어 있습니다.
Z축 급이송속도 : 30 m/min - Pre-tensioned Ballscrews
모든 축의 볼스크류는 프리텐션, 열 처리 및 양쪽 단의 더블앵커에 의해 고정됩니다.

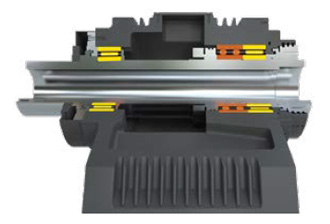

메인 스핀들
2열 원통형 롤러 베어링과 앵귤러 트러스트 베어링으로 강력 절삭 및 우수한 표면 조도를 보장합니다.

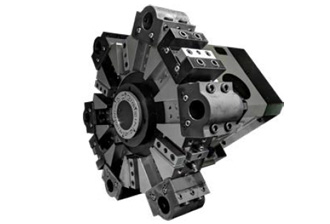

12 스테이션 터렛
뛰어난 강성과 연장된 공구 수명을 위한 강력한 3피스 커빅 커플링을 채용.
고 토크 AC 서보 모터를 통해 빠른 인덱싱 타임, 탁월한 위치 및 반복성능을 보장합니다.
프로그래머블 심압대와 축
넓은 간격의 가이드웨이와 견고한 심압대 바디 디자인과 심압축 베어링 내장 설계로 가공 강성과 높은 성능을 보장합니다.
- NL 2000
■ Quill Type : MT#4 (Live)
■ Quill Dia : Ø80 mm
■ Quill Travel : 80 mm
