수평선반

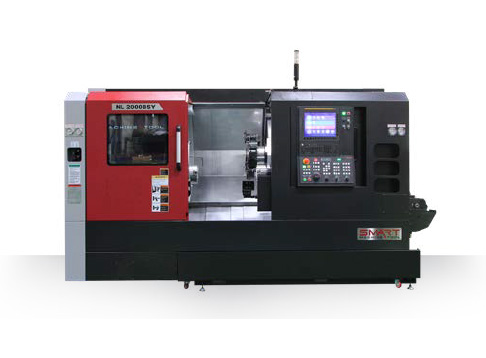

NL 2000 with Y-Axis
다년간의 NL 시리즈 터닝 센터 경험을 가진 스마트 공작기계의 엔지니어가 설계하여 초고정밀, 유연성, 신뢰성을 기반으로 한 높은 가공 성능을 보장합니다.
- 보상형 Y축 구조로 복잡한 형상 가공
- 일체형 주조로 가공된 광폭형 박스 가이드웨이로 중절삭 가공
- 고출력 메인 스핀들 탑재로 강력한 절삭 기능 보장
- 빌트인 타입 서브 스핀들 모터로 빠른 가감속 가능
- 가공 유연성을 위한 메인 스핀들 및 서브 스핀들의 동기화 제어
- 고토크 서보 모터 구동방식의 심압대 적용에 따른 공작물 셋업시간 단축
- 효율적인 기계운전을 위한 사용자 친화적인 15" 조작패널 설계
- 다양한 주변기기 및 옵션
NL 2000 with Y-Axis
| DESCRIPTION | NL 2000ASY | NL 2000BSY | NL 2000AY | NL 2000BY | |
|---|---|---|---|---|---|
| 베드상의 스윙 | mm(inch) | 810 (31.89") | 810 (31.89") | 810 (31.89") | 810 (31.89") |
| 최대가공길이 | mm(inch) | 750 (29.53”) | 735 (28.94”) | 726.5 (28.6”) | 711.5 (28.01”) |
| 메인 척사이즈 | inch | 6 | 8 | 6 | 8 |
| 주축회전속도 | rpm | 6,000 | 4,500 | 6,000 | 4,500 |
| 회전공구형식 | - | BMT55 | BMT55 | BMT55 | BMT55 |
| 서브 척사이즈 | inch | 6 | 8 | MT#5 | MT#5 |
| 최대이동거리(X/Z/Y) | mm(inch) | 239/830/110 (9.41/32.7/4.33) | 239/830/110 (9.41/32.7/4.33) | 239/830/110 (9.41/32.7/4.33) | 239/830/110 (9.41/32.7/4.33) |

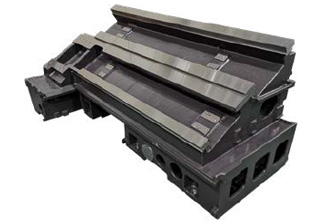

일체형 주물베드
진동 흡수 특성이 뛰어난 주철로 만든 일체형 30도 경사베드는 모든 기계부품에 견고한 기반을 제공합니다.
이러한 설계는 장기적인 가공 정밀도과균일성을 갖습니다.

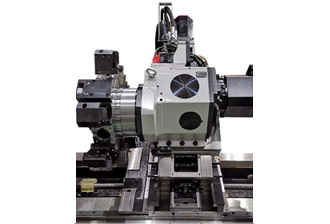

광폭형 박스 가이드웨이 및 와이드 캐리지
- 일체형 주물로 가공된 광폭형 박스 가이드웨이는 중절삭 가공에 효율적입니다.
와이드 캐리지는 진동이 적어 고정밀 가공이 가능합니다. - 고성능 서보모터
모든 축에는 고성능 서보모터가 장착되어 주행 능력이 향상되고 싸이클 시간이 단축됩니다.

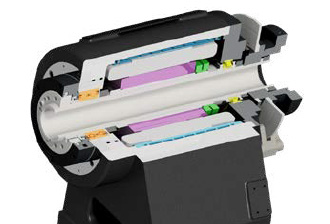

메인 스핀들
고속 정밀급 앵귤러 트러스트 베어링으로 강력 절삭 및 우수한 표면 조도를 보장합니다.

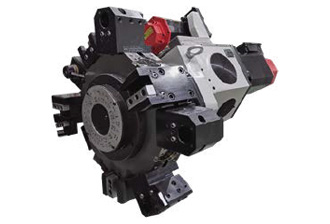

12 스테이션 터렛
뛰어난 강성과 공구 수명 향상을 위한 대구경의 3피스 커빅커플링을 채용.
고 토크 AC 서보 모터를 통한 빠른 인덱싱 타임으로, 탁월한 위치 및 반복성능을 보장합니다.

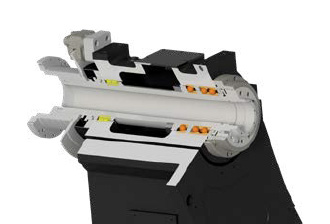

서브 스핀들
빌트인 모터 및 오일 쿨링 유닛을 기본으로 장착하여 열변위를 최소화하고 장시간 가공 중에도 가공 정확도를 극대화합니다.
NL 2000BSY Part Transfer from Main to Sub Spindle
NL 2000ASY / NL 2000BSY / NL 2500SY
