수평선반

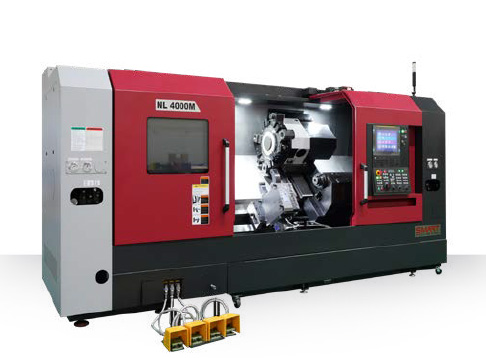

NL 4000
다년간의 경험을 가진 스마트 공작기계의 엔지니어가 설계하고 조립하여 초고정밀도의 기계로 신뢰 할 수 있는 가공 성능을 보장합니다.
- 45° 경사식-튜브 설계의 베드 및 고강성 가공을 위한 넓은 슬라이드웨이
- 일체형 베드주조에 가공된 와이드한 박스가이드웨이로 강력한 절삭가공 보장
- 고 토크 AC 서보 모터를 통해 빠른 위치 결정과 반복성을 보장합니다
- 뛰어난 급이송속도
- 고출력 스핀들로 강력한 절삭 가공 보장
- 효율적인 기계운전을 위한 사용자 친화적인 조작패널 설계
- 다양한 주변기기 및 옵션
NL 4000
| DESCRIPTION | NL 4000 | 4000M | NL 4000L | 4000LM | NL 4000XL | 4000XLM | NL 4000LY | |
|---|---|---|---|---|---|
| 베드상의 스윙 | mm(inch) | 790(31.10) | 790(31.10) | 790(31.10) | 900(35.43) |
| 최대가공길이 | mm(inch) | 1,213(47.76) | 1,144(45.04) | 2,213(87.13) | 2,144(84.41) | 3,213(126.50) | 3,144(123.78) | 2,017(79.41) |
| 척사이즈 | inch | 18 | 18 | 18 | 18 |
| 봉재작업능력 | mm(inch) | 116.5 | 116.5 | 116.5 | 116.5 |
| 주축회전속도 | rpm | 2,000 | 2,000 | 2,000 | 2,000 |
| 주축출력(연속/최대) | KW(HP) | 30/45(40/60) | 30/45(40/60) | 30/45(40/60) | 30/45(40/60) |
| 이동(X/Y/Z) | mm(inch) | 340/1,300 (13.39/51.18) |
340/2,300 (13.39/90.55) |
340/3,300 (13.39/129.92) |
300/2,155/150 (11.81/84.84/5.91) |
| 공구부착수량 | EA | 12 | 12 | 12 | 12 |
사양전체보기
| DESCRIPTION | UNIT | NL4000 | NL4000M | NL4000L | NL4000LM | |
|---|---|---|---|---|---|---|
| CAPACITY | 베드상의 스윙 | mm(inch) | 790(31.10) | |||
| 크로스상의 스윙 | mm(inch) | 600(23.62) | ||||
| 최대 가공경 | mm(inch) | 648(25.51) | 638(25.11) | 648(25.51) | 638(25.11) | |
| 최대 가공 길이 | mm(inch) | 1,213(47.76) | 1,145(45.08) | 2,213(87.13) | 2,145(84.45) | |
| 척 크기 | inch | 18 | ||||
| 드로바 관통경 | mm(inch) | 116.5(4.59) | ||||
| SPINDLE | 주축 속도 | rpm | 2,000 | |||
| 주축 모터 | kW(Hp) | 30/45(40/60) | ||||
| 스핀들 형식 | ASA | A2 – 11 | ||||
| 스핀들 최대토크 | N.m(ft.lbs) | 3,283(2,421) | ||||
| 스핀들 관통경 | mm(inch) | 132(5.2) | ||||
| TRAVEL | 급송 이송속도 (X/Z) | m/min(ipm) | 16/20(630/787) | |||
| 이송량 (X/Z) | mm(inch) | 340/1,300 (13.39/51.2) | 340/2,300 (13.39/90.6) | |||
| 이송모터 (X/Z) | kW(hp) | 4/7 (5.4/9.4) | ||||
| TURRET | 터렛분할수 | st. | 12 | |||
| 공구크기 | mm(inch) | □32 (□1.25) | ||||
| 보링바 내경 | mm(inch) | 60 (2.5) | ||||
| 분할 시간 | sec | 0.25/Step | ||||
| 회전공구 규격 | – | – | BMT75 | – | BMT75 | |
| 회전공구 속도 | rpm | – | 4000 | – | 4000 | |
| 회전공구 모터 파워 | kW(hp) | – | 7.5/11/15 (10/14.8/20.1) | – | 7.5/11/15 (10/14.8/20.1) | |
| TAILSTOCK | 테일스톡 이동 거리 | mm(inch) | 1,165 (45.87) | 2,165 (85.24) | ||
| 슬리브 직경 | mm(inch) | 140 (5.51) | ||||
| 슬리브 테이퍼 | – | MT#5 (Built-in) | ||||
| 슬리브 이송량 | mm(inch) | 120 (4.72) | ||||
| 베드 타입 | – | 45° Slant | ||||
| 전원 용량 | kVA | 55 | ||||
| 설치 면적 | mm(inch) | 4,450(175.2)×2,017(79.4) | 5,720(225.2) x 2,205(86.8) | |||
| 기계 중량 | kg(lbs) | 10,700 (23,589) | 10,800 (23,810) | 13,600 (29,983) | 13,700 (30,203) | |
| 컨트롤러 | – | Fanuc Oi-TF | ||||
일체형 주물베드
진동 흡수 특성이 뛰어난 주철로 만든 일체형 45도 경사베드는 모든 기계부품에 견고한 기반을 제공합니다.
이러한 설계는 장기적인 가공 정밀도과 균일성을 갖습니다.
광폭형 박스 가이드웨이 및 왕복대
- 일체형 주물로 가공된 육면체 디자인과 넓은 박스 가이드웨이는 중절삭 가공을 촉진합니다.
유도경화처리와 정밀 접지 방식으로 장시간 정밀한 가공이 가능합니다.
와이드 왕복대는 진동이 적고 고정밀 가공이 가능합니다. - 고성능 서보모터
모든 축에는 고성능 서보모터가 장착되어 주행 능력이 향상되고 사이클 시간이 단축됩니다. - Pre-tensioned Ballscrews
모든 축의 볼스크류는 프리텐션, 열 처리 및 양쪽 단의 더블앵커에 의해 고정됩니다.
메인 스핀들
2열 원통형 롤러 베어링과 앵귤러 트러스트 베어링으로 강력 절삭 및 우수한 표면 조도를 보장합니다.
12 스테이션 터렛
뛰어난 강성과 연장된 공구 수명을 위한 강력한 3피스 커빅 커플링을 채용.
고 토크 AC 서보 모터를 통해 빠른 인덱싱 타임, 탁월한 위치 및 반복성능을 보장합니다.
프로그래머블 심압대와 축
넓은 간격의 가이드웨이와 견고한 심압대 바디 디자인과 심압축 베어링 내장 설계로 가공 강성과 높은 성능을 보장합니다.
- NL 4000
■ Quill Type : MT#5
■ Quill Dia : Ø140 mm
■ Quill Travel : 120 mm
