수평선반

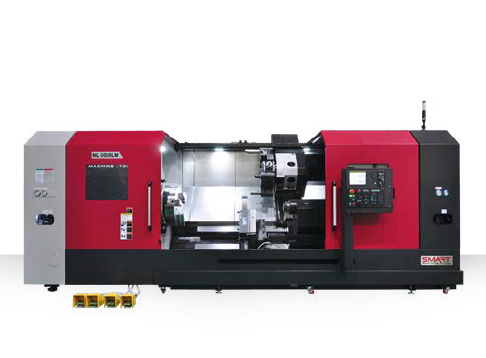

NL 6000
다년간의 경험을 가진 스마트 공작기계의 엔지니어가 설계하고 조립하여 초고정밀도의 기계로 신뢰 할 수 있는 가공 성능을 보장합니다.
- 45° 경사식-튜브 설계의 베드 및 고강성 가공을 위한 넓은 슬라이드웨이
- 일체형 베드주조에 가공된 와이드한 박스가이드웨이로 강력한 절삭가공 보장
- 고 토크 AC 서보 모터를 통해 빠른 위치 결정과 반복성을 보장합니다
- 뛰어난 급이송속도
- 고출력 스핀들로 강력한 절삭 가공 보장
- 효율적인 기계운전을 위한 사용자 친화적인 조작패널 설계
- 다양한 주변기기 및 옵션
NL 6000
| DESCRIPTION | NL 6000S | 6000SM | NL 6000 | 6000M | NL 6000L | 6000LM | NL 6000XL | 6000XLM | |
|---|---|---|---|---|---|---|---|---|---|
| 베드상의 스윙 | mm(inch) | 1,030(40.55) | 1,030(40.55) | 1,030(40.55) | 1,030(40.55) | 1,030(40.55) | 1,030(40.55) | 1,030(40.55) | 1,030(40.55) |
| 최대가공길이 | mm(inch) | 750(29.53) | 700(27.56) | 1,550(61.02) | 1,500(59.06) | 2,250(88.58) | 2,200(86.61) | 3,250(127.95) | 3,200(125.98) |
| 척사이즈 | inch | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| 봉재작업능력 | mm(inch) | 165.5(6.52) | 165.5(6.52) | 165.5(6.52) | 165.5(6.52) | 165.5(6.52) | 165.5(6.52) | 165.5(6.52) | 165.5(6.52) |
| 주축회전속도 | rpm | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 |
| 주축출력9연속/최대) | KW(HP) | 37/55 (50/73) | 37/55 (50/73) | 37/55 (50/73) | 37/55 (50/73) | 37/55 (50/73) | 37/55 (50/73) | 37/55 (50/73) | 37/55 (50/73) |
| 이동(X/Z/Y) | mm(inch) | 475/800(18.7/31.5) | 475/800(18.7/31.5) | 475/1,600(18.7/63) | 475/1,600(18.7/63) | 475/2,300(18.7/90.55) | 475/2,300(18.7/90.55) | 475/3,300(18.7/129.92) | 475/3,300(18.7/129.92) |
| 공구부착수량 | EA | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
사양전체보기
| DESCRIPTION | UNIT | NL6000S | NL6000SM | NL6000[C] | NL6000M | NL6000L[CL] | NL6000LM | NL6000XL[CXL] | NL6000XLM | |
|---|---|---|---|---|---|---|---|---|---|---|
| CAPACITY | 베드상의 스윙 | mm(inch) | 1,030 (40.55) | |||||||
| 크로스상의 스윙 | mm(inch) | 850 (33.46) | ||||||||
| 최대 가공경 | mm(inch) | 960(37.80) | 900(35.43) | 960(37.80) | 900(35.43) | 960(37.80) | 900(35.43) | 960(37.80) | 900(35.43) | |
| 최대 가공 길이 | mm(inch) | 750 (29.53) | 700 (27.56 ) | 1,550(61.02) | 1,500(59.06) | 2,250(88.58) | 2,200(86.61) | 3,250(127.95) | 3,200(125.98) | |
| 척 크기 | inch | 24 | 24 [user scope] | 24 | 24 [user scope] | 24 | 24 [user scope] | 24 | ||
| 드로바 관통경 | mm(inch) | 165(6.52) | 165(6.52) [ – ] | 165(6.52) | 165(6.52) [ – ] | 165(6.52) | 165(6.52) [ – ] | 165(6.52) | ||
| SPINDLE | 주축 속도 | rpm | 1200 | 1200 [1000] | 1200 | 1200 [1000] | 1200 | 1200 [1000] | 1200 | |
| 주축 모터 | kW(Hp) | 37/55 (50/73) | ||||||||
| 스핀들 형식 | ASA | A1-15 | A1-15 [A1-20] | A1-15 | A1-15 [A1-20] | A1-15 | A1-15 [A1-20] | A1-15 | ||
| 스핀들 최대토크 | N.m(ft.lbs) | 5,143 (3,792) | ||||||||
| 스핀들 관통경 | mm(inch) | 181(7.125) | 181(7.125) [275(10.83)] | 181(7.125) | 181(7.125) [275(10.83)] | 181(7.125) | 181(7.125) [275(10.83)] | 181(7.125) | ||
| TRAVEL | 급송 이송속도 (X/Z) | m/min(ipm) | 16/20(630/787) | 16/16(630/630) | 16/10(630/394) | |||||
| 이송량 (X/Z) | mm(inch) | 475/800(18.7/31.5) | 475/1,600(18.7/63) | 475/2,300(18.7/90.55) | 475/3,300(18.7/129.92) | |||||
| 이송모터 (X/Z) | kW(hp) | 7/6 (9.4/8) | ||||||||
| TURRET | 터렛분할수 | st. | 12 | |||||||
| 공구크기 | mm(inch) | □32 (□1.25) | ||||||||
| 보링바 내경 | mm(inch) | 80 (3) | ||||||||
| 분할 시간 | sec | 0.25/Step | 0.35/Step | 0.25/Step | 0.35/Step | 0.25/Step | 0.35/Step | 0.25/Step | 0.35/Step | |
| 회전공구 규격 | – | – | BMT85 | – | BMT85 | – | BMT85 | – | BMT85 | |
| 회전공구 속도 | rpm | – | 3,000 | – | 3,000 | – | 3,000 | – | 3,000 | |
| 회전공구 모터 파워 | kW(hp) | – | 7.5/11/15 (10/14.8/20.1) | – | 7.5/11/15 (10/14.8/20.1) | – | 7.5/11/15 (10/14.8/20.1) | – | 7.5/11/15 (10/14.8/20.1) | |
| TAILSTOCK | 테일스톡 이동 거리 | mm(inch) | Option | 1,450(57.09) | 2,150(84.65) | 3,150(124.02) | ||||
| 슬리브 직경 | mm(inch) | Option | 180 (7.09) | |||||||
| 슬리브 테이퍼 | – | Option | MT#6 (Built-in) | |||||||
| 슬리브 이송량 | mm(inch) | Option | 150(5.91) | |||||||
| 베드 타입 | – | 45° Slant | ||||||||
| 전원 용량 | kVA | 65 | ||||||||
| 설치 면적 | mm(inch) | 4,390(172.8)x2,379(93.7) | 5,191(204.4)x2,379(93.7) | 6,004(236.4)x2,389(94.1) | 7,100(279.5)x2,657(104.6) | |||||
| 기계 중량 | kg(lbs) | 11,500(25,353) | 12,000(26,455) | 15,300(33,371) | 15,800(34,833) | 17,300(38,140) | 17,800(39,242) | 19,800(43,652) | 20,300(44,754) | |
| 컨트롤러 | – | Fanuc Oi-TF | ||||||||
일체형 주물베드
진동 흡수 특성이 뛰어난 주철로 만든 일체형 45도 경사베드는 모든 기계부품에 견고한 기반을 제공합니다.
이러한 설계는 장기적인 가공 정밀도과 균일성을 갖습니다.
광폭형 박스 가이드웨이 및 왕복대
- 일체형 주물로 가공된 육면체 디자인과 넓은 박스 가이드웨이는 중절삭 가공을 촉진합니다.
유도경화처리와 정밀 접지 방식으로 장시간 정밀한 가공이 가능합니다.
와이드 왕복대는 진동이 적고 고정밀 가공이 가능합니다. - 고성능 서보모터
모든 축에는 고성능 서보모터가 장착되어 주행 능력이 향상되고 사이클 시간이 단축됩니다. - Pre-tensioned Ballscrews
모든 축의 볼스크류는 프리텐션, 열 처리 및 양쪽 단의 더블앵커에 의해 고정됩니다.
메인 스핀들
2열 원통형 롤러 베어링과 앵귤러 트러스트 베어링으로 강력 절삭 및 우수한 표면 조도를 보장합니다.

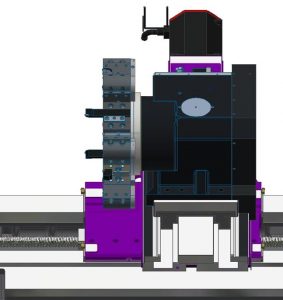

12 스테이션 터렛
뛰어난 강성과 연장된 공구 수명을 위한 강력한 3피스 커빅 커플링을 채용.
고 토크 AC 서보 모터를 통해 빠른 인덱싱 타임, 탁월한 위치 및 반복성능을 보장합니다.
프로그래머블 심압대와 축
넓은 간격의 가이드웨이와 견고한 심압대 바디 디자인과 심압축 베어링 내장 설계로 가공 강성과 높은 성능을 보장합니다.
- NL 6000
■ Quill Type : MT#6
■ Quill Dia : Ø180 mm
■ Quill Travel : 150 mm
