스마트공작기계만의 기술과 노하우로
세계 최고의 제품과 서비스를 실현하겠습니다.

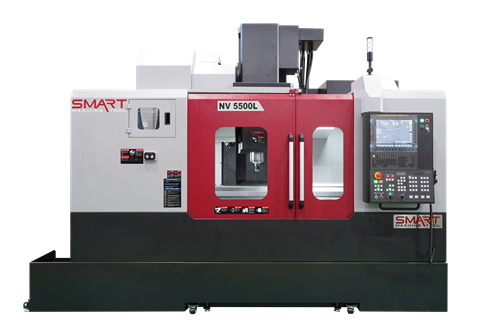

수직머시닝센터
NV 5500
다년간의 경험을 가진 스마트 공작기계의 엔지니어가 설계하고 조립하여 초고정밀도의 기계로 신뢰 할 수 있는 가공 성능을 보장합니다.
- 최고의 안정성을 위한 고강성 C-프레임 디자인
- 큰 테이블 작업 능력
- 고정도, 고능률 2면 구속 스핀들
- 고속 ATC로 비절삭의 시간 최소화, 생산성 향상
- 30개 툴 장착가능한 공구 매거진
NL 5500
| DESCRIPTION | NL 5500 | NV5500L | |
|---|---|---|---|
| 각축의 스트로크(X/Y/Z) | mm(inch) | 1,050 / 570 / 510 (41.34”/22.44”/20.08”) | 1,350 / 570 / 510 (53.15”/22.44”/20.08”) |
| 각축의 급이송속도(X/Y/Z) | mm(inch) | 36 / 36 / 30 (1,417 / 1,417 / 1,181 ipm) | 36 / 36 / 30 (1,417 / 1,417 / 1,181 ipm) |

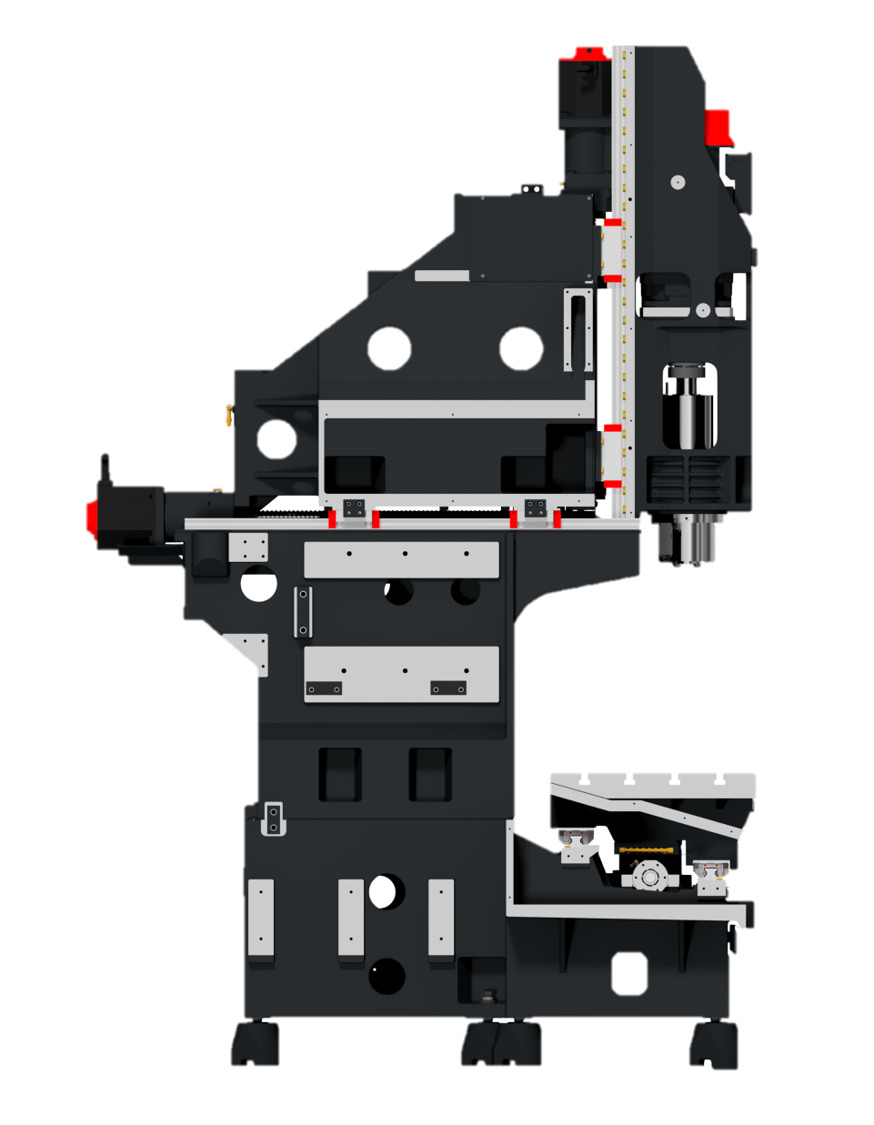

고강성 C-프레임 디자인
높은 가공 안정성을 위한 고강성 베이스 및 확장된 주물 컬럼 지지 구조 설계.
X축상에서만 테이블이 이동하여 테이블의 오버행 문제를 원천 방지하여 테이블 이동의 안정성을 높이고 가공 품질을 향상시켰습니다.
가이드웨이
고강성 롤러형 LM 가이드웨이는 모든 축 이송에 적용되어 고강성, 고정밀도 및 각 축의 안정적인 이송 속도를 보장하고 부하 용량을 향상시킵니다.
■ NV5500 : X축 4개의 LM 블록 채용
■ NV5500L : X축 6개의 LM 블록 채용

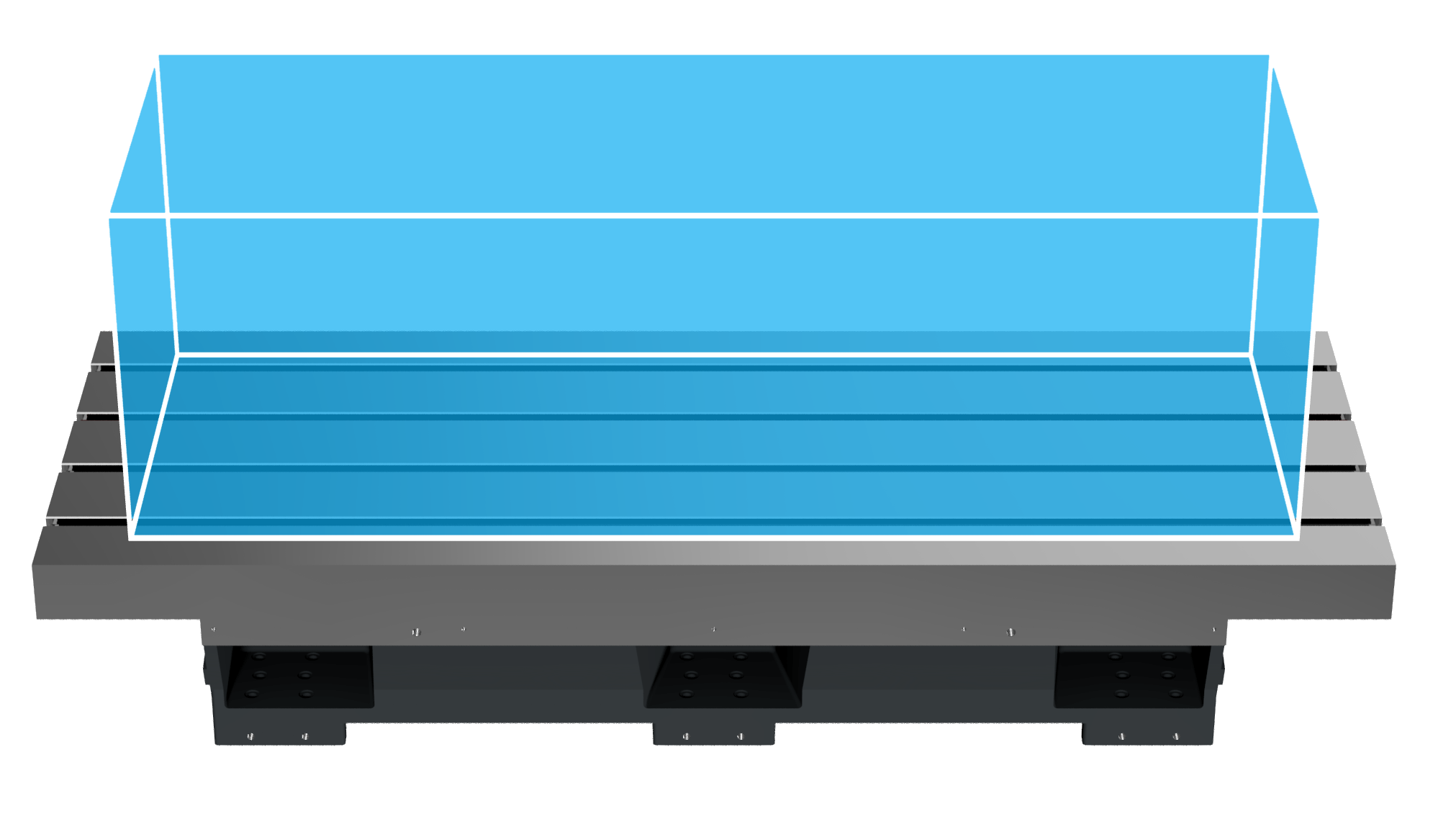

테이블
큰 작업 능력
NV5500 시리즈는 동일한 바닥 공간 내에서 유사 사양의 타 기계에 비해 공작물 장착 영역이 더 넓습니다.
- 테이블 사이즈
■ NV5500 : 1,200 x 570 mm (47.24” x 22.44”)
■ NV5500L : 1,500 x 570 mm (59.06” x 22.44”) - 최대 적재중량
■ NV5500 : 1,000 kg 2,204.6 lb
■ NV5500L : 1,200 kg 2,645.5 lb
스핀들
Direct Drive Spindle
NV 시리즈의 기계는 최고 속도 12,000rpm의 고성능 직결 스핀들을 표준 사양으로 장착하여 진동과 소음이 적은 고속 가공이 가능하여 가공 정밀도와 품질을 향상시킵니다.
- 최대 스핀들 회전수
■ 12,000 rpm - 최대 스핀들 출력
■ 18.5 kW [24.8 Hp] - 최대 스핀들 토크
■ 117.8 N.m [86.9 ft.lbf]

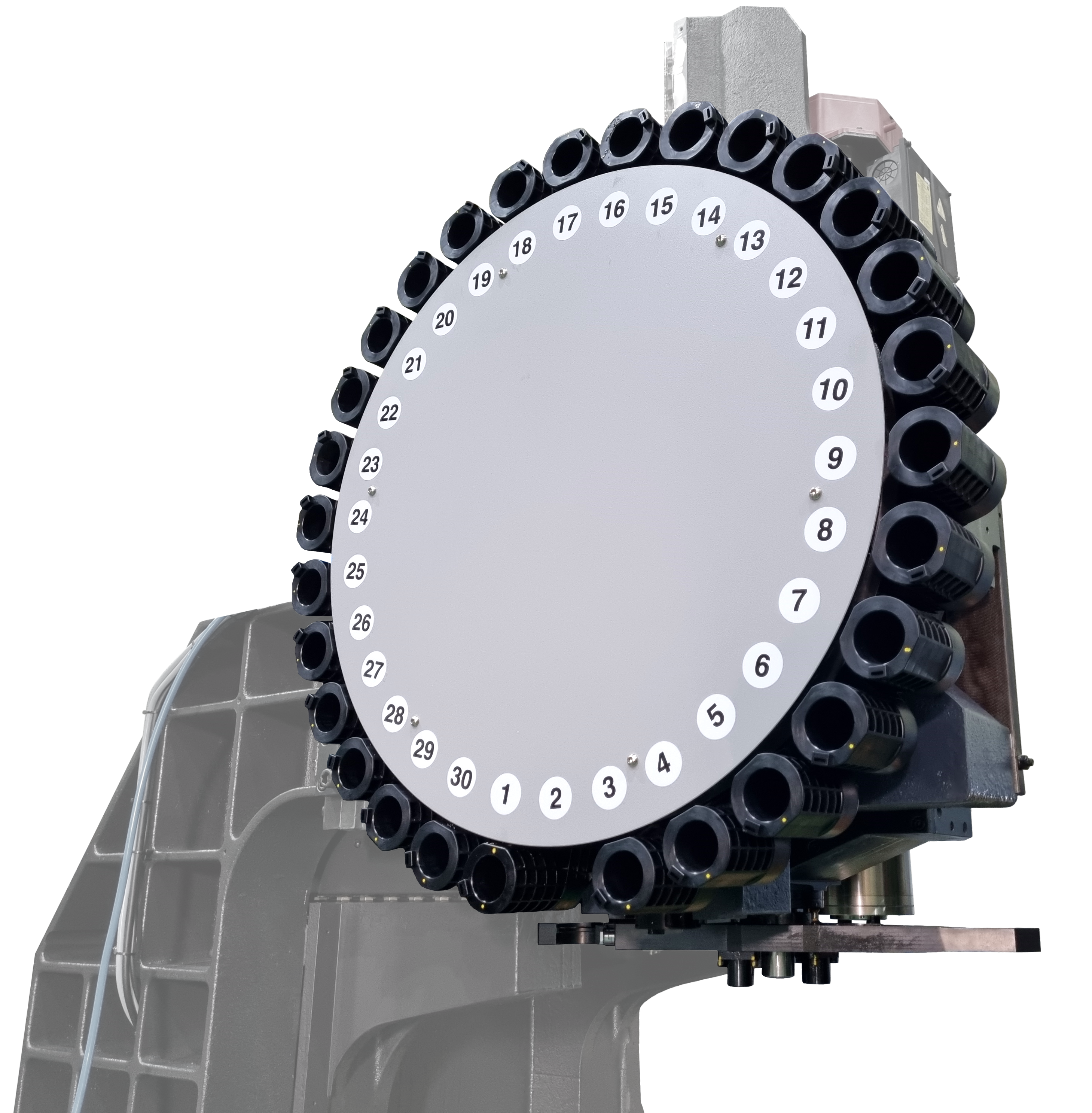

공구 교환장치
공구 매거진 안정적인 툴 매거진은 유연한 가공 조건을 보장하기 위해 다양한 도구 선택을 포괄하는 표준으로 최대 30개의 툴을 장착 가능합니다.
공구 교환 시간을 개선하기 위해 최단 거리의 이동 시스템으로 설계되었습니다.
- Tool to Tool Time
■ 1.3 Sec - Chip to Chip time
■ 3.7 Sec - Tool Storage Capacity
■ 30 ea [50 ea]
